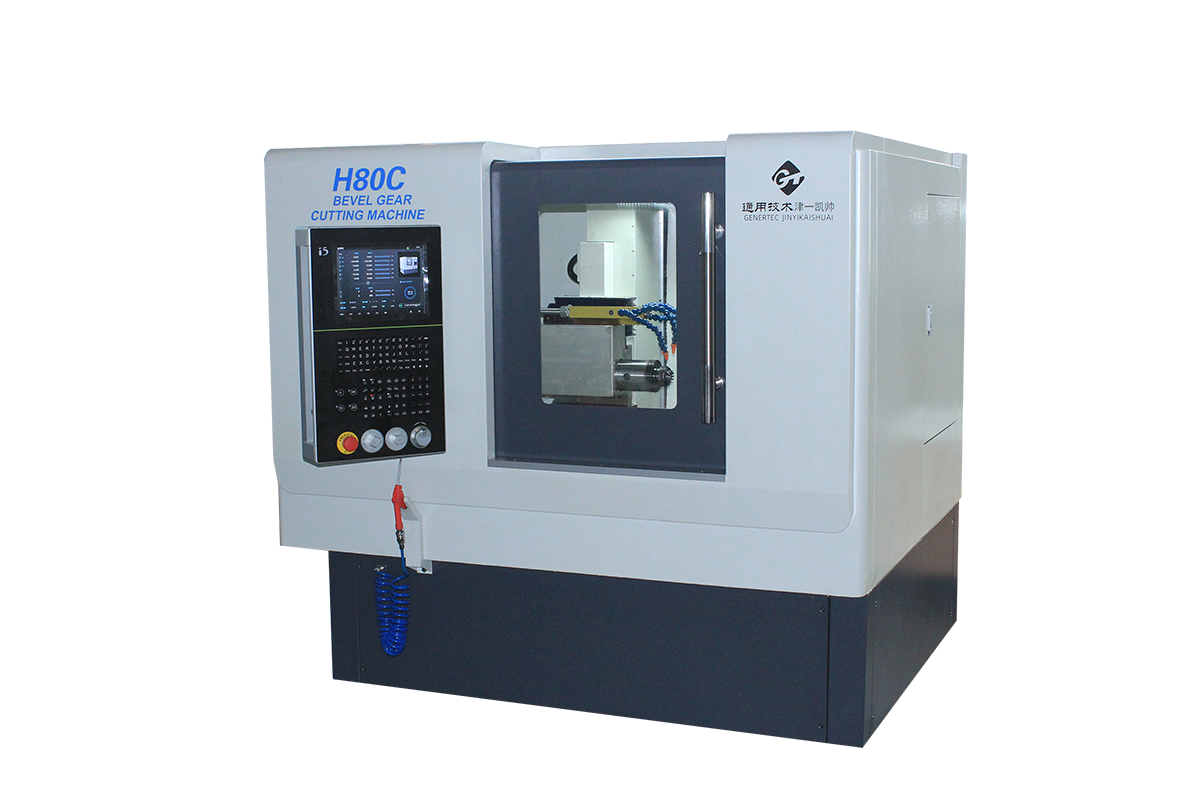

H80C小模數錐齒輪銑齒機
來源：長沙津一凱帥 發布時間：2022-04-20 08:54:00
產品特點
1、H80C小模數錐齒輪銑齒機是六軸五聯動數控螺旋錐齒輪加工機床；
2、能用端面銑齒法加工格里森齒制圓弧齒錐齒輪；可加工高減比準雙面面齒輪；
3、既能用整體式硬質合金刀盤進行干切，也可以選用冷卻供油裝置實現高速鋼刀盤濕切；
4、能用定裝滾刀高效率（傳統刨齒效率5倍）加工直錐齒輪；
5、刀具主軸和工件主軸采用直驅技術；
6、機床控制采用中國通用沈機i5五軸聯動數控系統。
技術參數
| 技術參數 |
| 最大工件直徑 |
80 |
| 加工模數范圍 |
0.4~2 |
| 最大加工齒深 |
6 |
| 最大加工齒面寬 |
18 |
| 加工齒數 |
1~100 |
| 最大傳動比 |
1：10 |
| 加工精度（DIN) |
6 |
| 刀盤尺寸 |
0.8"~2" |
| 刀盤軸轉速 |
5000 |
| 工件軸大端直徑 |
￠31.267 |
| 工件軸內孔錐度 |
1：19.254 |
| 工件軸通孔長度 |
110.5 |
| 工作軸轉速 |
147 |
| 工作臺回轉角度（°） |
-90°~+90° |
| 工作臺回轉速度 |
0~15 |
| 主機外形尺寸（L*W*H,mm) |
1400*3200*2000 |
| 主機重量 |
1600 |
| 占地面積（L*W,mm) |
3200*1400 |
